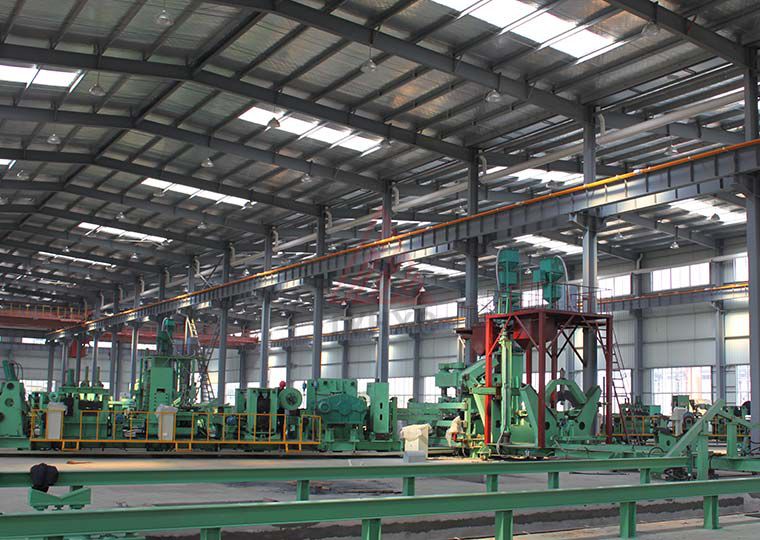

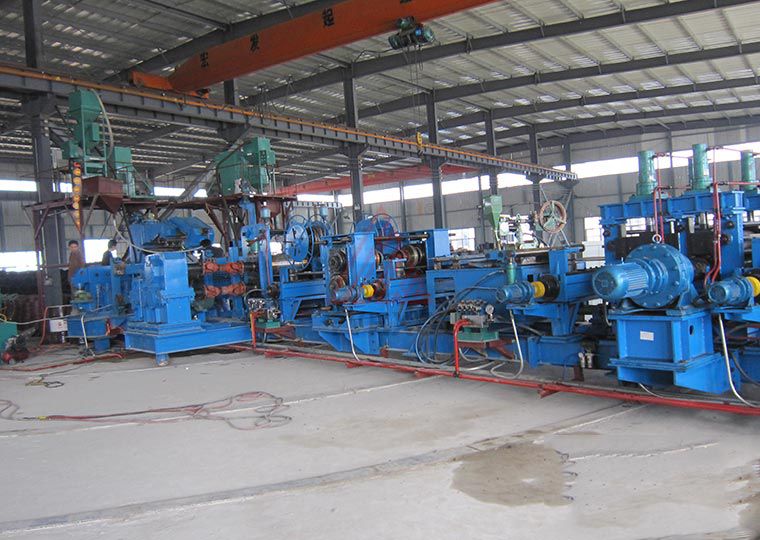

螺旋焊管生产线是“华欣诚”在吸收了德国成型工艺技术精华的基础上,经过对国内外各种机组的综合考察,并结合国内实际情况进行研制改进而成的标准定型机组,是华欣诚最具竞争力,最具技术特色的成熟机组。该机组采用辊面成型三辊外控式、前摆或后摆组合曲线辊式成型等工艺进行生产。经过多年的实践证明,该机组具有成型稳定,自动化程度高,维护方便等诸多优点
产品详情
产品描述:
螺旋焊管生产线是“华欣诚”在吸收了德国成型工艺技术精华的基础上,经过对国内外各种机组的综合考察,并结合国内实际情况进行研制改进而成的标准定型机组,是华欣诚最具竞争力,最具技术特色的成熟机组。该机组采用辊面成型三辊外控式、前摆或后摆组合曲线辊式成型等工艺进行生产。经过多年的实践证明,该机组具有成型稳定,自动化程度高,维护方便等诸多优点。
产品标准符合:API-5L、API-5CT、BS1387-85、GB9711等
螺旋焊管系列产品可用于满足高低压流体输送管,城市煤气管线,电力热力管网,城市建筑用桩管,工业结构用管等众多国内外不同行业的需求。近年来,“华欣诚”先后生产了近百十余套大小不等、投资回报值高的螺焊项目,国内总覆盖率达90%以上;并出口巴基斯坦、印度尼西亚、泰国、印度等多个国家,占螺旋焊管机组生产线总市场份额的40%以上。目前,我公司推出了全新的“五包”服务系列交钥匙工程,即“包设计”、“包制造”、“包安装”、“包调试”、“包生产”。
工艺流程
上卷→开卷→直头装置→夹送矫平→电动立辊→剪切对焊→电动立辊→铣边机→排屑装置→手动立辊→递送机→预弯导板→成型→内焊→外焊→定尺切割→出管
规格
原料参数 | 钢卷外径 | Φ1200~1500mm |
钢卷内径 | Φ610~760mm | |
钢卷宽度 | 400~750mm | |
钢卷厚度 | 4~10mm | |
材质 | Q235、Q345、A36 | |
最大卷重 | 10T | |
成品 | 钢管直径 | Φ219~820mm |
钢管壁厚 | 4~10mm | |
钢管长度 | 8~12.5 m |
可以根据客户要求特殊定制
螺旋焊管机组各机型主要技术参数 | |||||||
序号 | 型号 | 规格(㎜) | 卷重(吨) | 板宽(㎜) | 壁厚(㎜) | 装机容量(Kw) | 占地面积(M2) |
1 | LH-400 | φ219~φ426 | 10 | 400~750 | 5~8 | 150 | 18×72 |
2 | LH-500 | φ219~φ 529 φ219~φ 720 | 15 | 400~800 | 5~10 | 180 | 18×72 |
3 | LH-600 | φ219~φ 630 | 15 | 450~1050 | 6~10 | 190 | 21×72 |
4 | LH-700 | φ219~φ 720 | 15 | 500~1250 | 5~12.7 | 210 | 21×72 |
5 | LH-800 | φ219~φ 820 | 20 | 500~1300 | 6~12.7 | 220 | 24×78 |
6 | LH-1000 | φ219~φ 1020 | 20 | 500~1560 | 6~12.7 | 220 | 24×78 |
7 | LH-1400 | φ325~φ 1420 | 25 | 500~1560 | 6~18 | 400 | 24×120 |
8 | LH-1600 | φ426~φ 1620 | 30 | 1100~1600 | 6~20 | 400 | 24×120 |
9 | LH-1800 | φ508~φ 1820 | 30 | 1200~1600 | 8~25.4 | 500 | 24×180 |
10 | LH-2000 | φ508~φ 2020 | 30 | 1200~2000 | 8~25.4 | 550 | 24×180 |
11 | LH-2400 | φ508~φ 2400 | 30 | 1200~2000 | 8~25.4 | 600 | 24×200 |
12 | LH-3000 | φ508~φ 3000 | 30 | 1200~2000 | 8~25.4 | 700 | 24×200 |
